Железнодорожные сигнальные кабели: «Нейронная сеть» железнодорожного транспорта

Железнодорожные сигнальные кабели являются критически важной инфраструктурой для обеспечения безопасной работы железнодорожного транспорта, отвечающей за передачу команд управления, информации о местоположении поезда и данных связи между различными сигнальными устройствами. В качестве специализированной среды для передачи сигналов эти кабели подходят для цепей управления железнодорожной сигнализации, звуковой сигнализации и автоматических сигнальных устройств с номинальным напряжением переменного тока 500 В или постоянного тока 1000 В и ниже.

В электрифицированных участках железных дорог или в условиях сильных электрических помех экранирующие свойства кабеля имеют решающее значение. Идеальный коэффициент экранирования для железнодорожных сигнальных кабелей с композитной оболочкой составляет не более 0,8, а для железнодорожных сигнальных кабелей с алюминиевой оболочкой — не более 0,2–0,3. Благодаря превосходным помехоустойчивым свойствам этот продукт эффективно обеспечивает точность и стабильность передачи сигнала.

Диапазон рабочих температур для железнодорожных сигнальных кабелей составляет от -40℃ до +60℃, а длительная рабочая температура проводника может достигать 90℃. Температура окружающей среды при прокладке не должна быть ниже -10℃. Допустимый радиус изгиба кабеля составляет не менее 10 наружных диаметров небронированного кабеля и не менее 15 наружных диаметров бронированного кабеля.

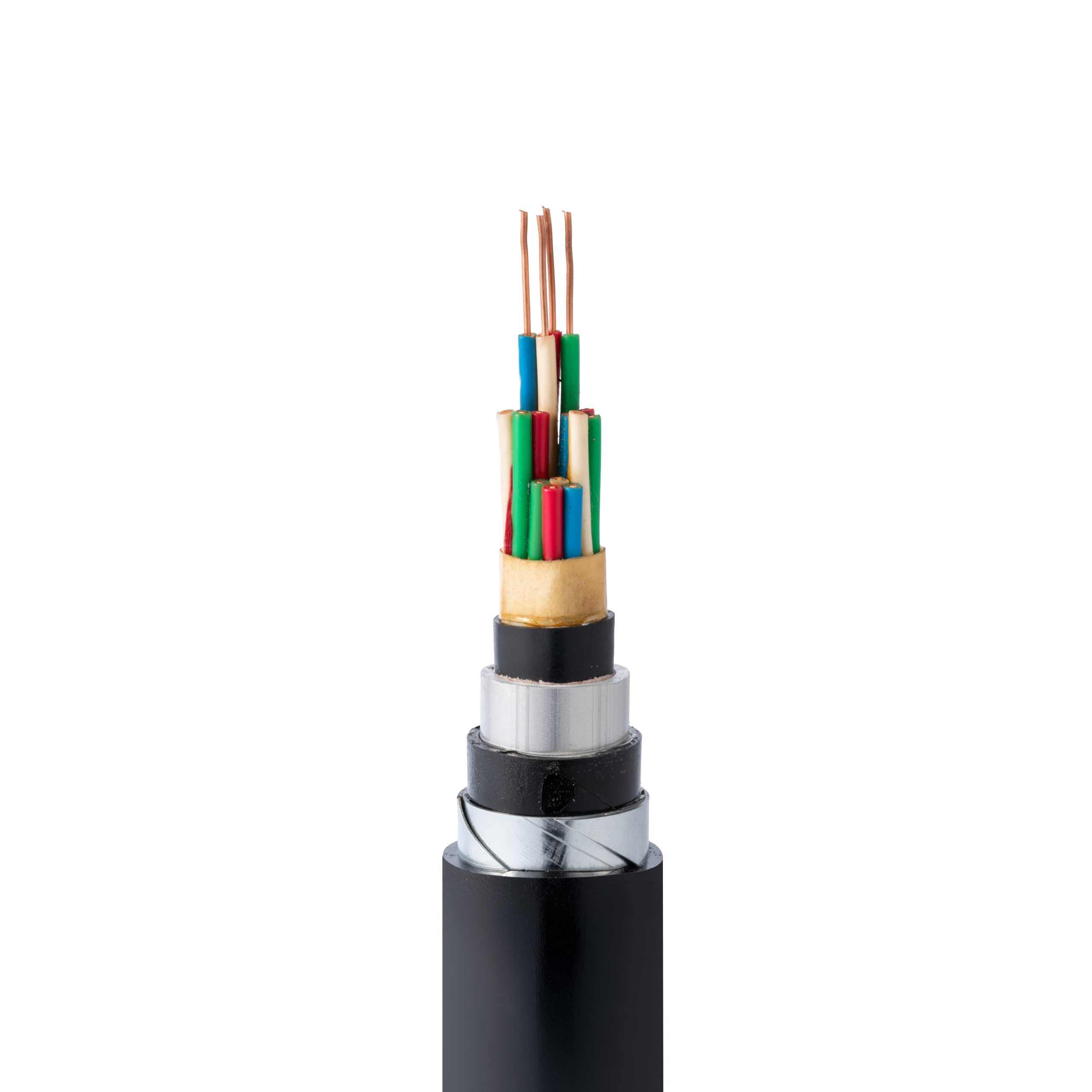

В своей базовой структуре железнодорожные сигнальные кабели используют проводники из мягкой меди высокой чистоты с полиэтиленовой изоляцией, обеспечивающей сопротивление напряжению и низкое затухание. Провода в жилах скручиваются группами по четыре, образуя несколько кабельных групп. Экранирующий слой может представлять собой композитную оболочку (алюминиево-пластиковая композитная лента) или алюминиевую оболочку; броневый слой использует стальную ленту, обеспечивающую высокую прочность на сжатие и растяжение, подходящую для непосредственной прокладки в грунт или под землю; внешняя оболочка предлагается в различных вариантах, включая полиэтиленовую и низкодымную безгалогенную.

Являясь ключевым компонентом систем сигнализации железнодорожного транспорта, железнодорожные сигнальные кабели обеспечивают надежную гарантию безопасности эксплуатации железных дорог благодаря своим превосходным электрическим характеристикам и механической прочности.
